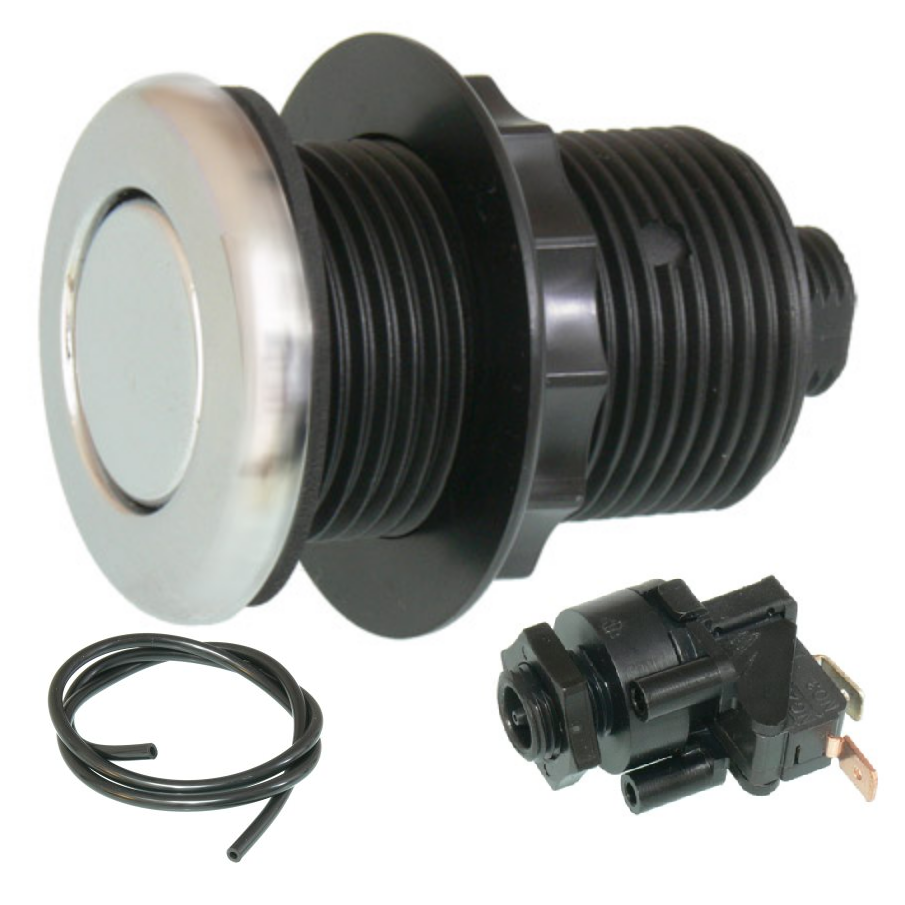

Pneumatikschalter / Pneumatiktaster chrom bis 70°C (SAV-DLS)

Pneumatikschalter
Bedienelement+Mikroschalter als Druckumsetzer
Tastend, rastend oder wechselnd+Luftschlauch 5m


Typische Anwendungen für unsere Luftdruckschalter:
Schalter für
Gegenstromanlage Sicheres schalten in
Wohnwagen / Wohnmobil
Whirlpoolschalter für Luftsprudel Toilettenspülungen auf Yachten
Taster für Dampfsauna Poolabdeckung bedienen
Aussenbeleuchtung
im Garten schalten Sichere Elektroanlagen im Wasserbereich
Beleuchtung in Bad / Dusche / Nasszelle schalten Wir sind
Ihr Zulieferer


Schalt-Eigenschaften:

Schaltleistung: kapazitive Lasten bis 5A bei 250 Vac
induktive Lasten bis 2A bei 250 Vac
Kontakte: 1polig (COM, NO=NormalOpen)
Schaltvariante: einrastend = Dauerkontakt
empfohlene Länge des Luftschlauch zum P1-LDR 135:
Um ein angenehmes Druckverhalten herzustellen, sollte
die Luftleitung so kurz wie möglich sein.
Um den nötigen Mindestdruck zu erreichen sollte die
Länge der Luftleitung zu unseren Balgtaster (Luftstoßgeber)
maximal 12 Meter betragen.



mindest Ansprechdruck im Luftschlauch zum Einschalten:
5,22 kPa oder
0,75 psi (bei 21°C) oder
0,0522 Bar oder
533 mm Wassersäule H²O oder
0,0532 Kg/cm²


maximaler Ansprechdruck:
69 kPA oder 10 psi, 0,69 Bar, 0,70 Kg/cm²


Elektrischer Anschluss: 6,4 mm Fahnenstecker
Luftschlauch zur Druckübertragung:
Anschließbar: Kunststoff- oder Gummischlauch
Schlauch-Querschnitt: Innen 1,6mm oder 3,2mm
Innen 1/16" oder 1/8"
(konkaver Anschlussdorn vorhanden)
