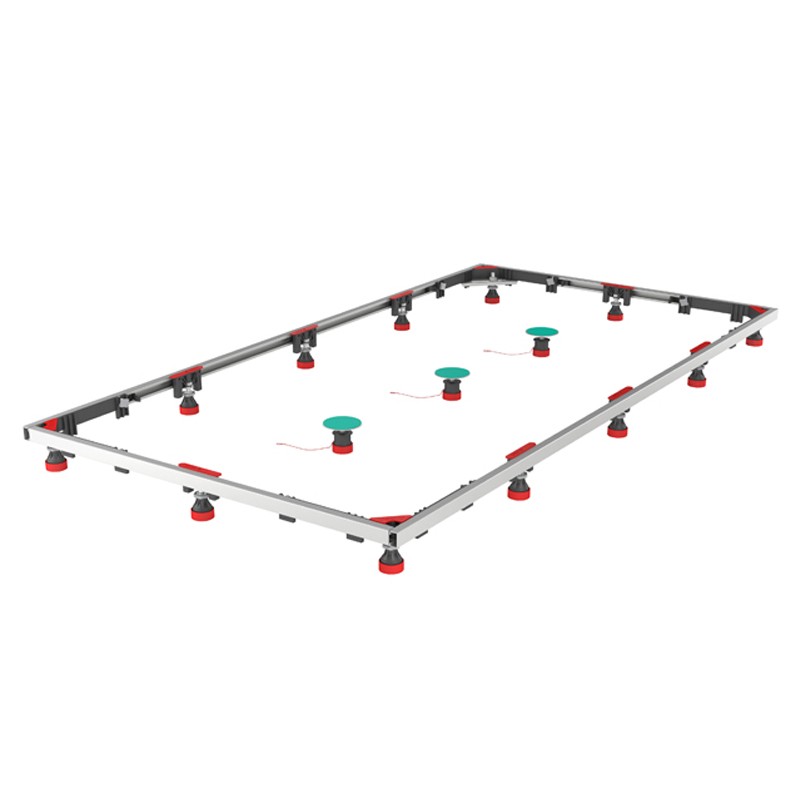

MEPA Montagerahmen SF Rechteck Duschwannen SF Stahl XL100/180 (150184)

VERWENDUNGSZWECK
- Montagerahmen für den Einbau von extra & superflachen rechteckigen
Duschwannen aus Stahl, Acryl,Mineralguss

EIGENSCHAFTEN

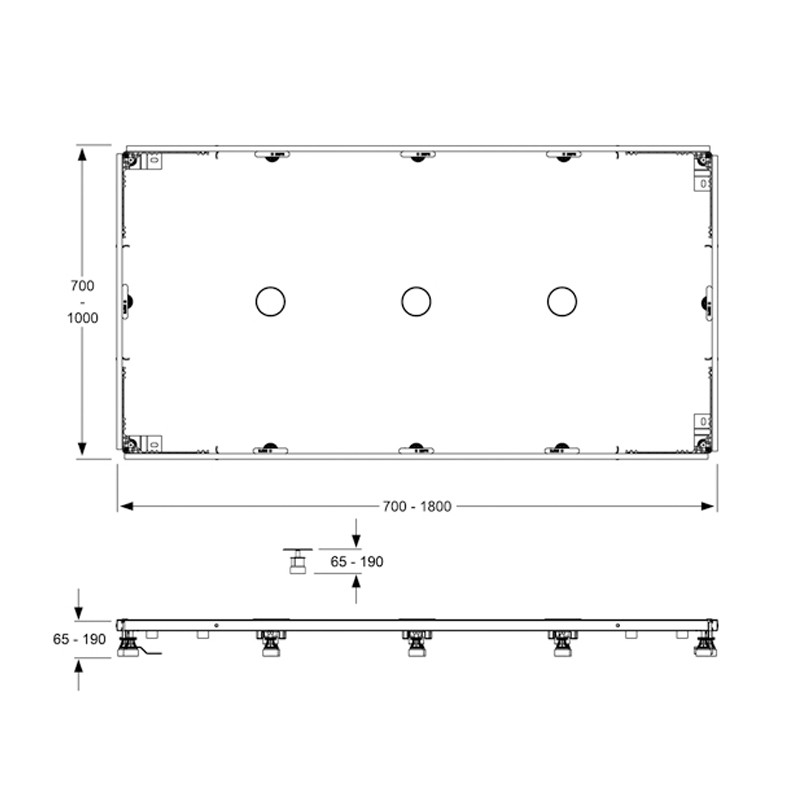

- für Duschwannen von
700x700 mm bis 1000x1800 mm
- höhenverstellbar von 65 mm bis 190 mm
- mit Zubehör höhenverstellbar von
55 mm bis 230 mm
- ADS (Anti-Dreh & Schallschutz-System)
LIEFERUMFANG
- 1 Montagerahmen
- 12 höhenverstellbare Schraubfüße
- 3 EasyLift zur Abstützung
- 1 Ecktraverse
- 4 Bodenlaschen
- 18 Adapterhülsen (25 mm Erhöhung)
- 18 Adapterhülsen (50 mm Erhöhung)
- Befestigungsmaterial
ZUBEHÖR
- mit Erweiterungsset (Art.-Nr. 150172) können Acrylwannen verwendet werden
deren kurze Seite zwischen 800 bis 1000 mm lang ist
- mit Zubehör (Art.Nr. 150198)
Höhenverstellung auf 55 mm reduzierbar, Zubehör wird zweimal benötigt
- mit Zubehör (Art.Nr. 150171)
Höhenverstellung auf 230 mm erweiterbar
- mit Zubehör (Art.Nr. 150197) erweiter-
bar für Einbausituationen mit einem
an der Wand verlaufenden Ablaufrohr
HINWEISE
- für Duschwannen aus Stahl und Mineral-
guss von 700x700 mm bis 1000x1800 mm
- für Duschwannen aus Acryl mit
glattem Wannenranduntergrund
von 700x700 mm bis 800x1600 mm,
bis 1000x1600 mm nur mit Zubehör
- der Montagerahmen Universal XL ist
ausgelegt für Duschwannen, deren Eben-
heit der Randoberfläche und/oder deren
Geradheit der Randunterkante eine Ab-
weichung von 3 mm nicht überschreitet
- bei Mineralgusswannen muss gewähr-
leistet sein, dass alle 60 cm ein
tragender Auflagepunkt vorhanden ist.
Wannen mit nicht tragenden Verrippungen
sind nicht geeignet. Die Wanne muss vom
Hersteller für die Montage mit Wannen-
füßen freigegeben sein.
- Prüfverfahren und Vorgehen zur Ermitt-
lung der geometrischen Abweichungen
siehe DIN EN 249 Anhang A.
Üblicherweise wird dieses Maß
von Stahl/Mineralguss und von einigen
Acrylwannenherstellern eingehalten, ist
aber eigenverantwortlich zu überprüfen.
