M.12.3.4

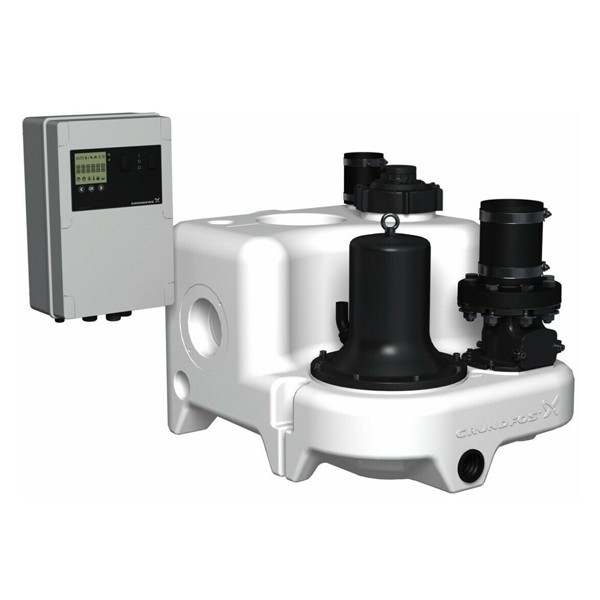

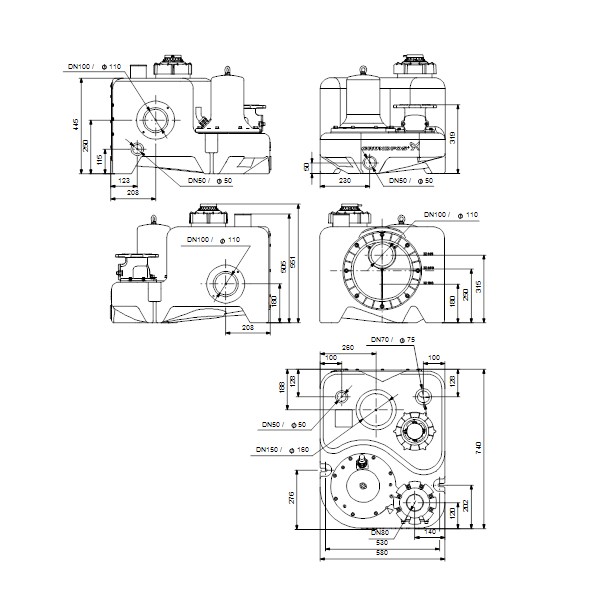

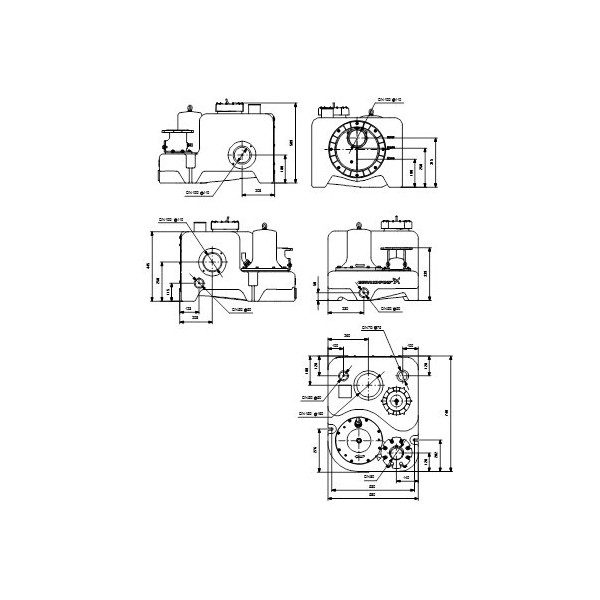

Überflutbare Fäkalienhebeanlage mit stufenlos höhenverstellbarem Drehflansch für Zulaufhöhen von 180 bis 315 mm sowie 7 weiteren Zuläufen an den Behälterseiten
in DN 50 bis DN 150, einbaufertig mit einer Tauchmotorpumpe. Sammelbehälter, Mikroprozessorsteuerung mit beleuchtetem 2,7-Zoll-LCD-Display einschl. Netzkabel und Stecker, geräuscharm
und mit Freistromlaufrad.
Sammelbehälter: Schlag- und bruchfest aus Polyethylen, unverrottbar, gas- und geruchsdicht. Spezieller Behälterboden mit Gefälle zur Minimierung von Ablagerungen, Gesamtvolumen 130 ltr.
Druckabgang: Flanschübergangsstück aus Composit bestehend aus Flansch 80 mit Rohrstutzen DN 100 und elastischem Verbindungsstück DN 100 sowie
2 Rohrschellen einschl. aller Schrauben und Dichtungen zur Auftriebssicherung, Anschluss von Zulaufleitung und Druckleitung in DN 100.
Pumpe: Vertikal, einstufig und überflutbar, Schutzart IP68.
Blockausführung mit wartungsfreiem, doppeltem Dichtungssystem und Ölsperrkammer mit Ölbad aus physiologisch unbedenklichem Spezialöl.
Rückseitig geschlitzte Motorwelle zur Drehrichtungskontrolle und Deblockierfunktion, zugänglich über Dichtstopfen. Motor mit Wicklungsschutzkontakten.
Steuerung: Berührungsloser, piezoresistiver Drucksensor als Plug-in-Modul in der Steuerung,elektronisch überwacht, millimetergenaue Füllstandsanzeige,
verstopfungs- und blockiersicher, da keine beweglichen Teile im Abwasser, Feuchtigkeitsabscheider im Staurohrkopf.
Vollelektronisches, vorkonfiguriertes Steuergerät zur Steuerung und Überwachung von zwei Tauchmotorpumpen, menügeführte Bedienung über Drucktasten
mit Motorschutzrelais, Steuerplatine und digitalem beleuchtetem Display für die Zustandsanzeige und on-board Sensormodul.
Zusätzliche Anschlussklemme für einen externen Schwimmerschalter. Bedienfeld vor unbefugtem Zugriff verriegelbar. Über einen Druckschlauch und einen
Wandler im Steuergerät wird das Behälterniveau in Echtzeit gemessen und gesteuert. Einzelbetrieb- und Einzelstörmeldung, Hochwasserstörmeldung
sowie zusätzliche Eingänge für externe Niveauschalter, eingebauter Strommessung und Überwachung, zusätzliche Eingänge für alternative Niveausensoren wie
Schwimmerschalter, Ultraschallsensor und hydrostatischem Drucksensor, 0-5 V und 4-20 mA. Wandmontage ohne Öffnen der Steuereinheit.
Wandaufbaugerät mit ISO-Gehäuse IP56.
- Optische Anzeige von Betrieb und Störung, Wasserstand im Behälter in mm, Hochwasser, Motorstrom im Betrieb, Übertemperatur, Netzstörung und Sensor-
fehler, Phasenfolgefehler (nur 3~400V)
- Einschalthöhenverstellung über Display
- Betriebsschalter H-0-A je Pumpe
- Akustisches Signal (Summer) f. Störung
- Quittiertaste Störung
- Alarmmeldequittierung (manuell/autom.)
- Fehlermeldung mit gezielter Störungsanzeige und Fehlerspeicher der letzten 20 Ereignisse
- Betriebsstunden- und Impulszähler
- Antiblockierfunktion durch automatischen Testlauf nach 24h Stillstandzeit
- Einschalten der Pumpe über Drucksensor
- Einstellbare Nachlaufzeit
- Temperaturüberwachung für Pumpen mit Wicklungsthermofühlern
- Netzunabhängiger Alarm (s. Zubehör)
- Schnittstelle für Software-Update
- Start- und Alarmverzögerung bei Schwallwasser
- Laufzeitüberwachung und Trockenlaufschutz
- Schnittstelle für PC-Tool für Service- und erweiterte Parametrierfunktion
Art der Steuerung:
Art des Schaltschrankes: LC221.1
Fördermedium:
Medientemperaturbereich: 0 °C .. 40 °C
Dichte: 998.2 kg/m³
Technische Daten:
Laufradtyp: Freistromlaufrad
Maximale Korngröße: 50 mm
Prüfkennzeichen auf dem Typenschild: EN 12050-1
Ventiltyp: Klappenventil
Werkstoffe:
Pumpengehäuse: Verbundwerkstoff
Laufrad: LURANYL
Behälter: LDPE
Dichtung: NBR
Installation:
Anschluss Druckstutzen: 80
Elektrische Daten:
Leistungsaufnahme P1: 1.8 kW
Motorbemessungsleistung P2: 1.5 kW
Netzfrequenz: 50 Hz
Bemessungsspannung: 3 x 400 V
Spannungstoleranz: +10/-14 %
Max Starts pro Stunde: 60
Bemessungsstrom: 2 X 3,6 A
Cos phi - Leistungsfaktor: 0.75
Nenn-Drehzahl: 1430 1/min
Motorwirkungsgrad bei Vollast: 82.1 %
Motorpole: 4
Einschaltart: Direkt
Schutzart (gemäß IEC 34-5): IP68
Wärmeklasse (IEC 85): F
Art des Kabelsteckers: CEE 3P+N+E
Netzkabellänge: 1.5 m
Behälter:
Gesamtvolumen des/der Behälter(s): 92 l
Tatsächliches Gesamtvolumen des Sammelbeckens mit 180 mm Einlass: 34 l
Tatsächliches Gesamtvolumen des Sammelbeckens mit 250 mm Einlass: 49 l
Nutzvolumen insgesamt des Sammelbehälters bei 315 mm Einlass: 62 l
Sonstiges:
Nettogewicht: 69 kg
Dänische VVS Nr.: 154030212
Finische LVI Nr.: 4965379
Norwegische NRF Nr.: 9045318
