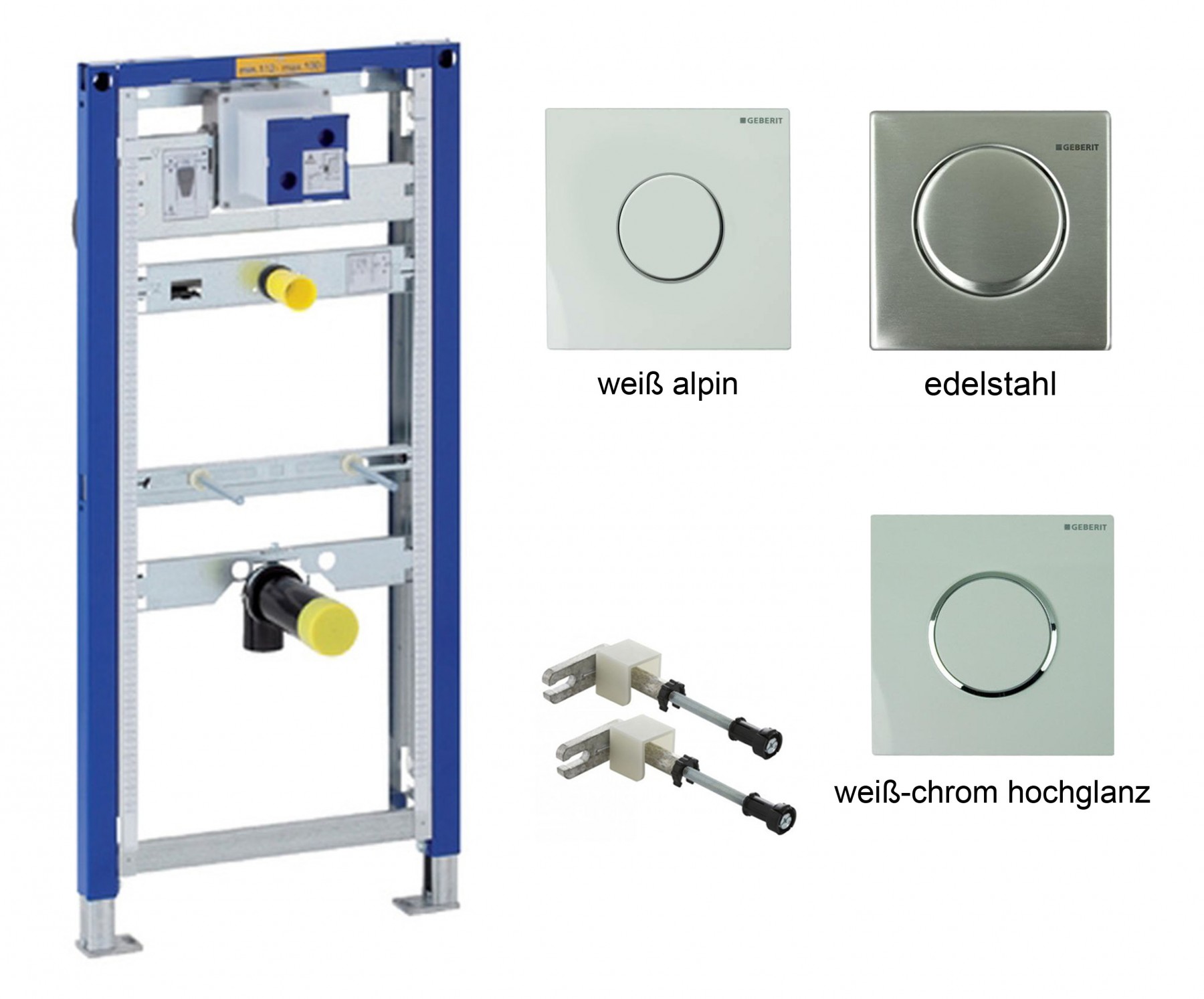

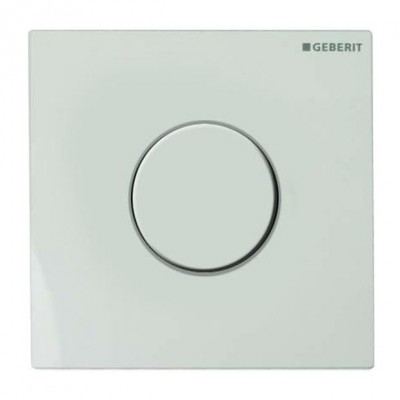

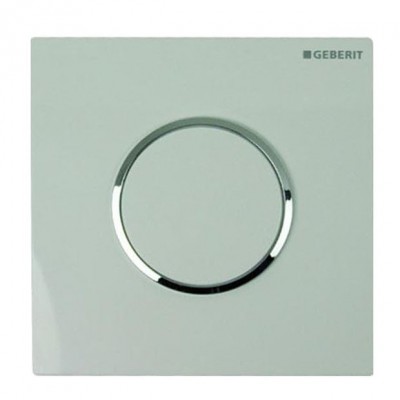

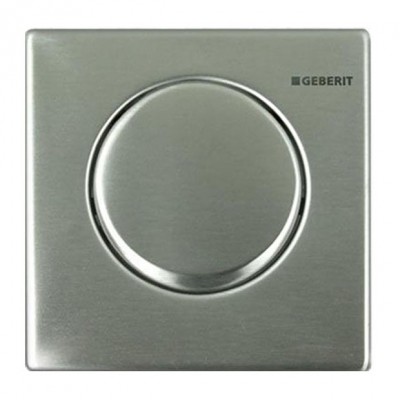

Geberit Duofix Urinal Element Set für 112-130 cm Universal mit passender Betätigungsplatten zur Auswahl (SETVE03)

Vorwandelement:
Geberit Duofix Element für Urinal 112-130 cm Universal
Einsatzbereich
- Zum Einbau in teilhohe oder
raumhohe Vorwandinstallation
- Zum Einbau in raumhohe
Installationswand
- Zum Einbau in Duofix Systemwand
- Geeignet für Fußbodenaufbau 0-20 cm
- Zur Aufnahme der HyTronic
Urinalsteuerungen berührungslos
IR oder HyTouch Urinal-Handauslösungen
pneumatisch ab Baujahr 2009
Eigenschaften
- Trockenbauelement
- Selbsttragend
- Rahmen pulverbeschichtet,
Farbe Geberit blau
- Rahmen mit Löchern D 9 mm
für Befestigung im Holzständerbau
- Befestigung für Urinal mit
Gewindestange M8, in Höhe und
Abstand verstellbar
- Fußstützen mit cm-Raster-Markierung,
rutschsicher, höhenverstellbar,
verzinkt
- Fußplatte drehbar, für den
Einbau in UW50 und UW75 Profile
- Traversen mit Mittenmarkierung,
werkzeuglos verstellbar
- Kein Stagnationswasser durch
Führung für Spülschlauch
- Befestigung für Einlauf D32 mm
höhenverstellbar
- Befestigung für Abgangsbogen
schallgedämmt und höhenverstellbar
- Universal-Rohbauset für Geberit
Urinalsteuerung
- Absperrventil mit Drossel vormontiert
- Wasseranschluss rechts
- Wasseranschluss werkzeuglos montierbar
- Revisionsöffnung 10,5 x 10,5 cm
- Bauschutz für Serviceöffnung
werkzeuglos ablängbar
Lieferumfang
- Einbaukasten inkl. Filter,
Absperr- und Drosselschraube,
Elektroanschlussklemme
- Universeller Wasseranschlusswinkel
R1/2" (MeplaFix fähig)
- Bauschutz mit Deckel
- Urinal-Anschlussgarnitur
mit Absaugesiphon JetEX
- Flexible Spülverbindung zum Einlauf
- PE Abgangsbogen D50/63 mm
- Gummidichtung D57/50 mm
- 2 Gewindestangen M8 für
Urinalbefestigung
- Spülventil
- Befestigungsmaterial
Fabrikat: Geberit
Typ : Duofix
Art.Nr : 111.616.00.1 / 111616001
